Balance Control

01 Шасси идёт по рельефу крен шасси0,0°

02 Штанга держит горизонт крен штанги0,0°

Заданная высота штанги Упрощённая модель для наглядности, не замер

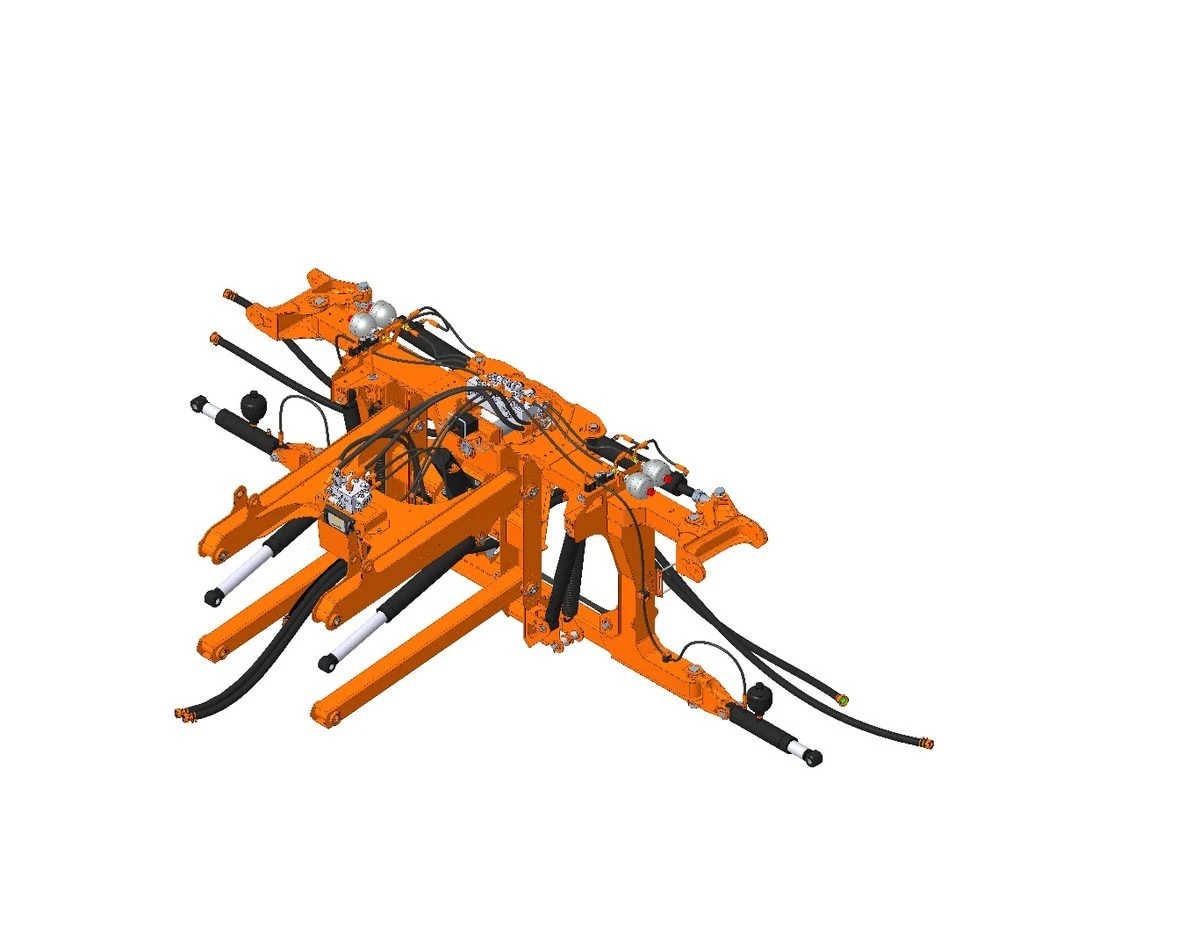

2 гироскопа Маятниковая система с гидравлическим управлением работает, опираясь на их показания

1 активная гидролиния Удерживает штангу в заданном диапазоне

2 агрегата С первых метров: самоходное шасси и отдельный механизм внесения СЗР

Колебания машины больше не передаются на штангу

Записаться на демонстрацию› Сравнение с конкурентами›

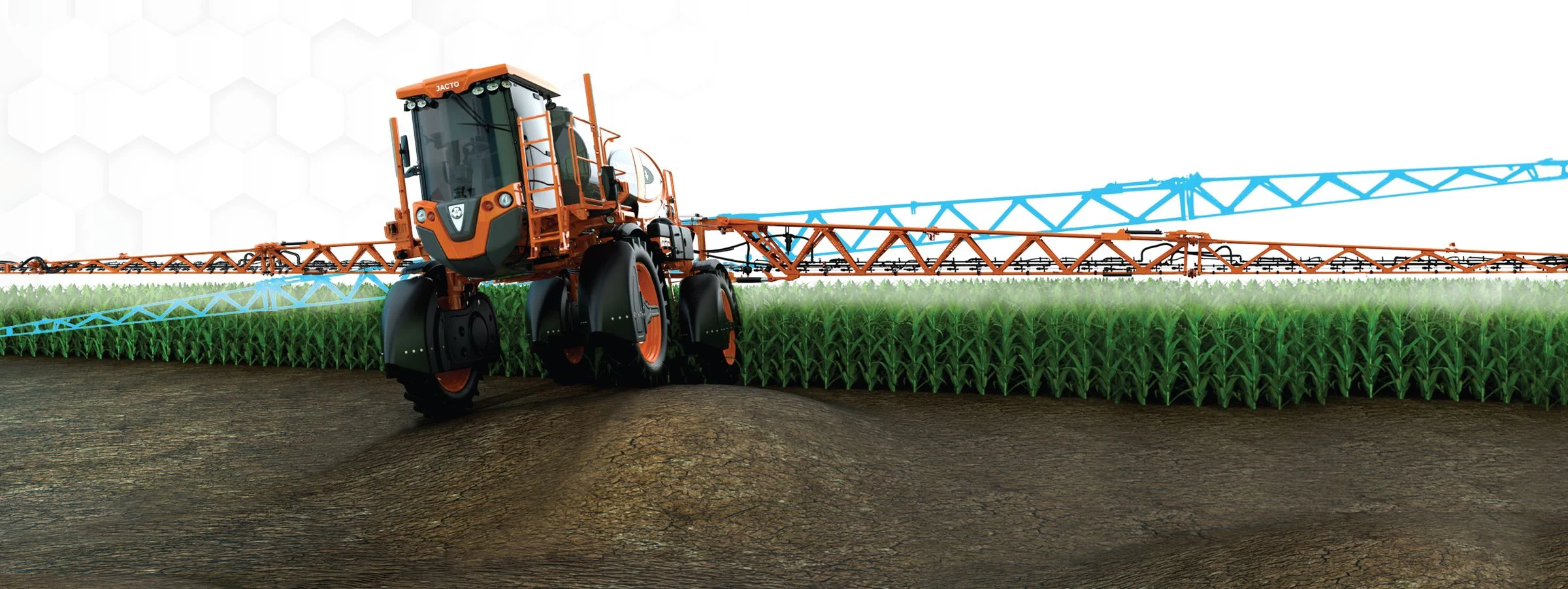

JACTO UNIPORT 4530 с системой Balance Control: штанга работает как отдельный агрегат — Штанга работает как отдельный агрегат

Подвешена в одной точке и удерживается в горизонте независимо от крена шасси

+0%

покрытие обработки

+0%

производительность — без снижения скорости на рельефе

Почему это важно

Любое отклонение штанги —
потеря качества обработки

На неровном рельефе скорость традиционно снижают, чтобы не повредить посевы и штангу. Но даже на малой скорости штанга, которая гуляет по высоте, вносит препарат неравномерно

Механические повреждения

Штанга и колёса травмируют листья и стебли растений

Снос препарата

Ветер уносит капли на нецелевые объекты и соседние поля

Потеря плотности покрытия

Препарат ложится неравномерно, эффективность обработки падает

Фитотоксичность

Передозировка в зонах перекрытия даёт ожоги и некроз растений

Цена ошибки

Отклонение штанги всего на 20 см меняет норму внесения

+0%

препарата в зоне перекрытия — риск ожогов и перерасход

−0%

препарата на остальной площади — недообработка и сорняки

Как это работает

Трапеция передаёт крен,
а маятник его гасит

Чем новая маятниковая подвеска отличается от старой системы стабилизации

Старая система

Трапеция

Инертная система: при отклонении от курса, повороте руля или проезде препятствия все колебания машины передаются на штангу
Когда одна сторона штанги меняет горизонт, противоположная неизбежно отклоняется — в центральной части нет контролирующего узла
Чтобы удержать качество обработки, скорость приходится снижать

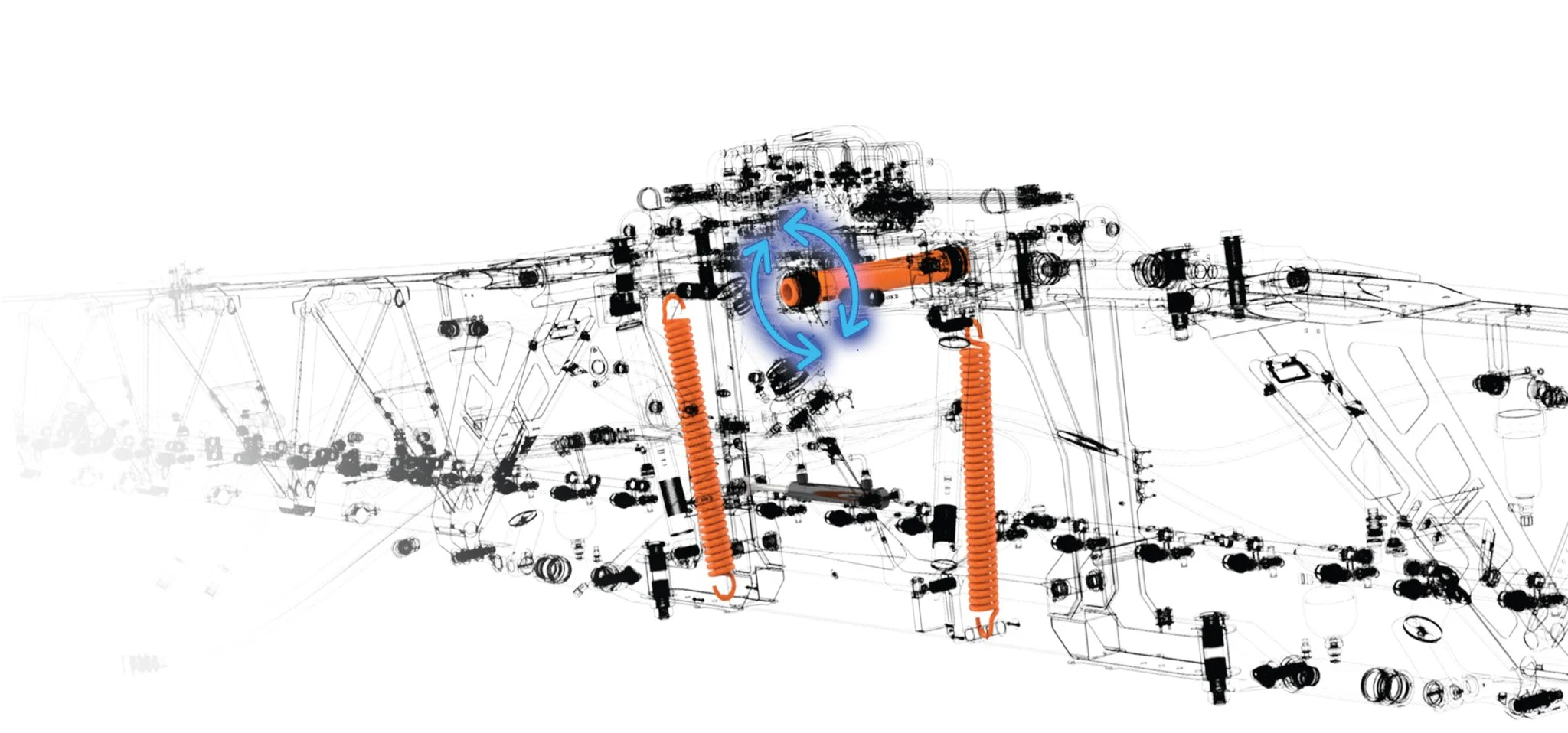

Новая система

Balance Control

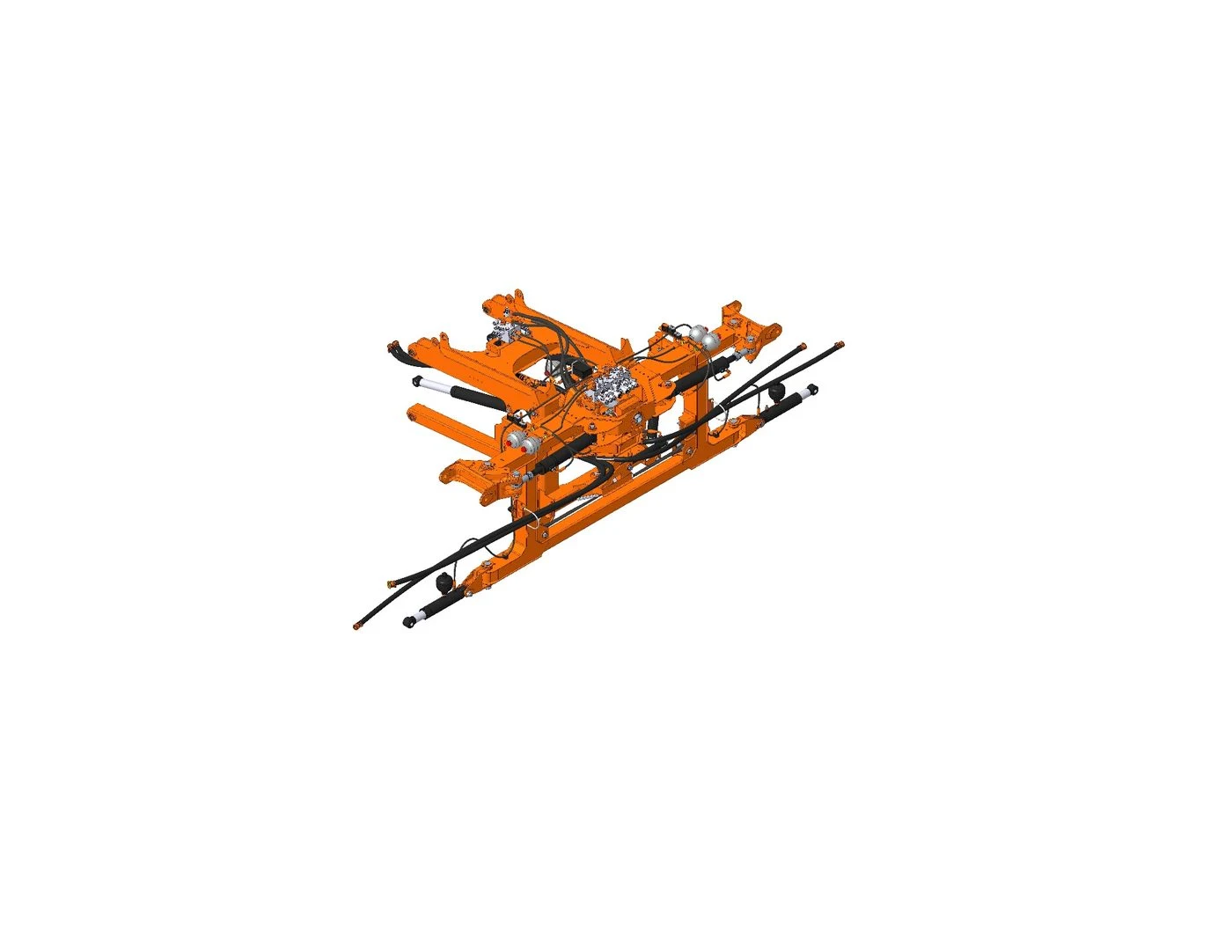

Штанга крепится к опрыскивателю в одной точке, положение контролируется гидравлически одним цилиндром
Датчик следит за положением штанги в горизонте относительно машины
Когда одна сторона меняет горизонт, противоположную удерживает центральная часть, а не инерция
Даже при намеренных вилянии и проезде препятствий на заведомо высокой скорости отклонение незначительное

Сравнение колебаний штанги
